Air torque

Разработка

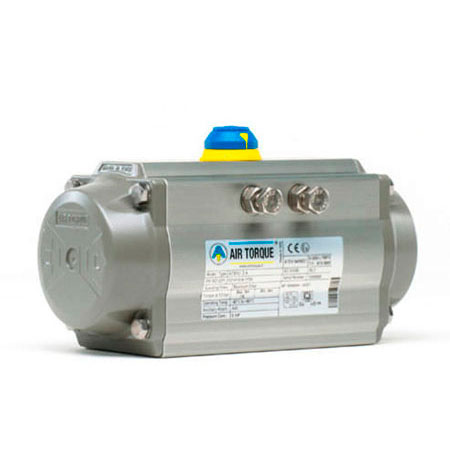

Новый пневматический привод реечного типа 4-ого поколения Upgrade Series был разработан, изготовлен, и испытан с использованием самой современной технологии и качественных материалов.

Конструкция:

Экструдированный алюминиевый корпус с внутренней и наружной защитой от коррозии, шлифованная поверхность цилиндра для большей долговечности и меньшего коэффициента трения.
Реечная передача с двумя поршнями для получения компактной конструкции, большей долговечности и быстроты работы. Вращение в обратную сторону обеспечивается простой перестановкой поршней.
Два независимых наружных регулятора ограничения хода. Они обеспечивают простую и точную регулировку +5^°/-15^° в обоих положениях.
Универсальный запатентованный ведущий вал, обеспечивающий простой переход из параллельного положения в диагональное и наоборот.
Компактный дизайн с одним корпусом и торцовыми крышками как для моделей с двухсторонним действием, так и с пружинным возвратом.
Простая замена пружинного картриджа.
Многофункциональный индикатор положения с пазом типа Namur, обеспечивающий визуальную индикацию положения, простой монтаж наиболее распространенных датчиков.
Подшипники уплотнения высокого качества обеспечивают низкое трение, большой срок службы и широкий диапазон рабочих температур.
Никелированный поршень не допускает выталкивания, направляется подшипником для повышенного срока службы.
Модульное исполнение пружинного картриджа, с предварительно нагруженной пружинной, обеспечивает широкий диапазон работы, необходимую безопасность, устойчивость к коррозии.
Внутренние и наружные крепежные детали из нержавеющей стали обеспечивают долговечную устойчивость к коррозии.
Качественно обработанные зубья на реечной передаче обеспечивают точное сцепление и максимальное КПД.
Полное соответствие современным стандартам (ISO 5211, DIN 3337, VDI/VDE 3845 Namur) гарантирует взаимозаменяемость изделий и быструю установку соленоидов, концевых выключателей и других дополнительных приборов.

Диапазон возможностей

Имеющиеся принадлежности

Приводы имеют 6 различных степеней защиты от коррозии.
По запросу ведущий вал может изготавливаться из нерж. стали 303 или 316
Для применения при очень высоких или низких температурах для всех моделей применяются кольца из FPM или силикона с необходимой смазкой.
Имеется модель со 100% регулировкой ограничения хода.
Кроме стандартного нижнего соединения ведущего вала в виде двойного квадрата, имеется параллельный или диагональный квадрат, двойная шпонка, срезанные лыски или специальные соединения.
Приводы с вращением на 120°,135°, 180°.
Трехпозиционные приводы.
Приводы из нержавеющей стали.
Приводы с гидравлически регулируемой скоростью хода.
Приводы быстродействующие

Квадратные переходники для ведущих валов.
Установочные кольца для всех приводов.
Установочные скобы и адапторы.
Электропневматические распределители (общепромышленное и взрывозащищенное исполнение).
Конечные выключатели (общепромышленное и взрывозащищенное исполнение).
Позиционеры.
Ручные дублеры.
Распределительные коробки.

Назначение и область применения

Пневмоприводы AIRTORQUE предназначены для использования в качестве устройства для автоматического управления трубопроводной арматурой (шаровыми кранами, поворотнымизаслонкамиит.п.) в химических, нефтехимических,нефтеперерабатывающих,пищевых,целлюлозно-бумажных, медицинских и других производств.

Техническая характеристика

Конструктивное исполнение пневмоприводов: двухпоршневой реечно-зубчатый механизм двойного и одностороннего (с пружинным возвратом) действия.

Маркировка взрывозащиты: II 2 GD T95С/T165С.

Крутящие моменты на выходном валу пневмоприводы:
